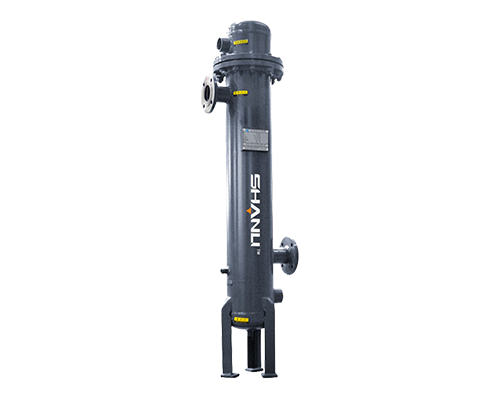

水冷型高效空氣冷卻器
工況條件與技術指標
進氣壓力：0.6-1.0Mpa
進氣溫度：≤140℃
出氣溫度：≤45℃
冷卻水進口溫度：≤32℃
冷卻水進水壓力：0.2-0.4Mpa
初始壓降：≤0.02Mpa
注：上述參數壓力技術標準0.7Mpa
注冊登記
水冷型高效空氣冷卻器特點
SAHL系列高效空氣冷卻器是空氣壓縮機主要配套設備，它能將壓縮機產生的高溫壓縮空氣進行冷卻，采用高效翅片銅管，產品具有體積小，冷卻效率高，使用方便等特點，能用于高溫、高濕和重塵的環境。
|
型號 項目 |
空氣處理量（Nm3/min） | 耗水量（m3/h） | 空氣接管口徑 | 冷卻水管口徑 | 高 | 筒徑 | 設備凈重 |
| SAHL-0.5NW | 0.65 | 0.3 | G1/2" | Rc1/2" | 955 | ф89 | 28 |
| SAHL-1NW | 1.2 | 0.5 | G1" | Rc1 | 1055 | ф89 | 29 |
| SAHL-2NW | 2.5 | 1 | G1" | Rc1" | 1305 | ф108 | 34 |
| SAHL-3NW | 3.6 | 1 | G1" | Rc1" | 1305 | ф108 | 34 |
| SAHL-4.5NW | 5.0 | 1.5 | G1-1/2" | Rc1" | 1330 | ф159 | 58 |
| SAHL-6NW | 6.8 | 1.5 | G1-1/2" | Rc1" | 1330 | ф159 | 58 |
| SAHL-8NW | 8.5 | 3 | G2" | Rc1-1/2" | 1780 | ф159 | 73 |
| SAHL-10NW | 10.9 | 3 | G2" | Rc1-1/2" | 1780 | ф159 | 73 |
| SAHL-12NW | 12.8 | 3 | G2" | Rc1-1/2" | 1780 | ф159 | 73 |
| SAHL-15NW | 16 | 4.5 | DN65 | Rc2" | 1657 | ф219 | 120 |
| SAHL-20NW | 22 | 6 | DN65 | Rc2" | 1944 | ф219 | 125 |
| SAHL-25NW | 26.8 | 9 | DN80 | Rc2" | 1970 | ф273 | 189 |
| SAHL-30NW | 32 | 9 | DN80 | Rc2" | 1970 | ф273 | 182 |
| SAHL-40NW | 43.5 | 12 | DN100 | Rc2-1/2" | 2023 | ф273 | 213 |
| SAHL-50NW | 53 | 15 | DN100 | Rc2-1/2" | 2200 | ф325 | 218 |
| SAHL-60NW | 67 | 18 | DN125 | Rc2-1/2" | 2290 | ф325 | 240 |
| SAHL-80NW | 90 | 24 | DN125 | Rc2-1/2" | 2413 | ф325 | 263 |
| SAHL-100NW | 110 | 30 | DN150 | Rc3" | 2625 | ф377 | 370 |
| SAHL-120NW | 130 | 35 | DN150 | DN100 | 2520 | ф412 | 450 |
| SAHL-150NW | 160 | 45 | DN200 | DN100 | 2920 | ф412 | 495 |
| SAHL-200NW | 210 | 60 | DN200 | DN100 | 2845 | ф462 | 637 |
| SAHL-250NW | 260 | 75 | DN250 | DN125 | 2910 | ф512 | 772 |
| SAHL-300NW | 310 | 90 | DN250 | DN125 | 3210 | ф512 | 850 |
